    1.工程概況

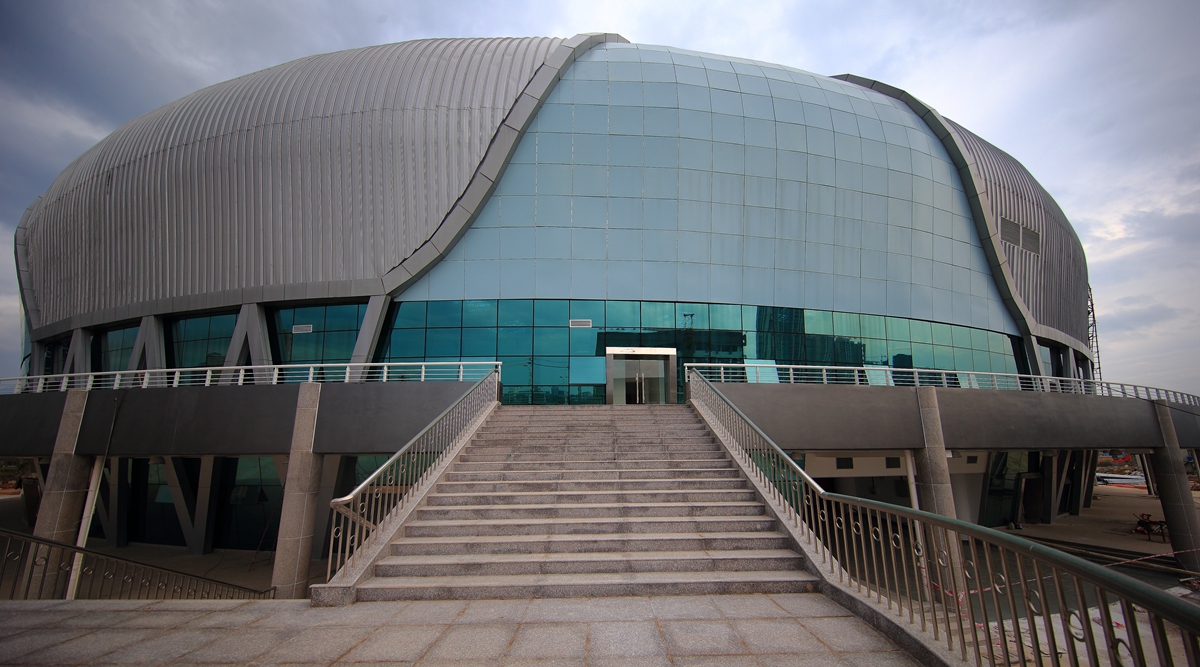

廣西貴港市體育中心綜合體育館，面積19121.8平米。多層公共建筑，規模為中型體育館。設計觀眾座位數為5006座，其中固定席3534（座），主席臺9（座）殘疾席11（座），活動席1371（座）體育館設計等級為乙級，可舉辦全區運動會和全國性單項比賽。

因此，對本大廈的樓宇自控系統我公司的要求為經濟實用性?；谏鲜鲈颍咀钥叵到y(tǒng)在設計時應已“監視”設備運行為主，對于設備具有獨立自控系統的機電設備進行運行狀態的了解。盡量減少“控制”設備的運行

2.設計范圍:

本設計主要包括建筑物內的:

?辦公層的集中空調系統

?送排風監控系統單元

?照明控制系統單元

?給排水控制系統

?制冷供熱系統.各系統方案的分類細述

中央空調控制系統包含了如下子系統：

?空調機組控制系統

?新風機組控制系統

?冷水（冷站）控制系統

?給排水控制系統

?排風系統

冷、熱源采用由體育中心中央空調網管提供熱水。水源熱泵機組與空調冷熱水循環泵、各配套設備布置在地下一層冷凍機房內(系統與供熱系統熱源聯合設置。

空調冷媒統一由冷凍站提供7~12℃的空調冷水，空調熱媒采用39-45℃熱水，加濕器為濕膜水加濕。根據設計要求，對主要工作區域的室內溫濕度進行控制。對其它工作區域的溫度進行監測。

自控設計：

每臺空調、新風機組、多臺變頻排風機選用一臺獨立控制器（BS-4382系列）每層照明、應急照明及排風機各配一臺DDC（BS-4300系列），地下一層給排水及冷站系統及選用1臺PLC控制器加擴展模塊。中控室設在地下一層。

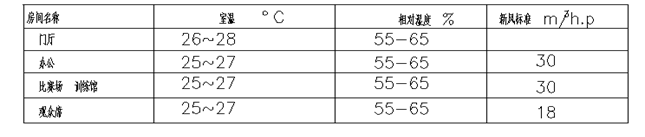

3.控制參數：(見設計院圖紙，環境舒適度要求)

4.控制方案：

空調機組5套（單風機 二管制）

空調機組控制內容如下：

?新風溫度、濕度監測；

?初效過濾器壓差狀態；

?回風溫度、濕度監控；

?送風溫度監控；

?風機運行狀態；

?風機故障報警；

?風機手自動狀態；

?風機啟/停；

?冷/熱水盤管水閥控制；

?新、回風閥開度調節；

?顯示空調機組運行及故障報警

?按時間順序（含夜間及節日程序）控制風機啟/停

?調節冷/熱水閥開度，控制送/回風溫度

?冷/熱水調節閥與風機聯動，盤管水閥的PID控制
