清河和盈大廈
發布時間：2019-12-06 10:27

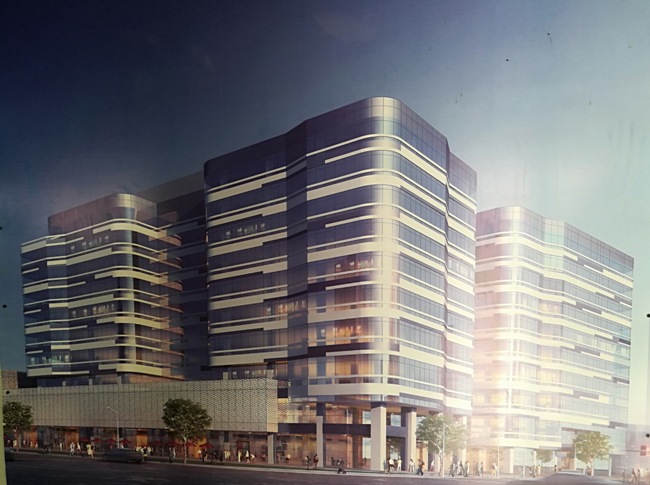

工程概況：
本工程位于北京市海淀區清河路，總建筑面積97739m2，其中地下面積部分39647m2，地上部分58092m2。地下三層，地上十層，地面以上高度為43.80m。建筑主要功能：商業和辦公。
控制范圍：
在本工程中BAS系統需要對以下樓宇設備系統進行監控：
1）空調系統；
2）冷熱源系統；
3）給排水系統；
4）照明系統；
5）電梯系統；
系統控制策略：
所有的系統以及技術，都是為建筑運行服務的，在技術層面的需求滿足的情況下，針對建筑本身的功能特點而設計的系統控制、運行以及管理模式，是確保建筑高效、低耗且節能運行的關鍵。具體體現為：
空調系統運行工況的控制
即根據室外氣象條件的變化（系統設置了一個室外溫濕度傳感器），對冷凍站及空調系統運行工況的控制及調整，在滿足室內溫濕度及室內空氣質量參數的基礎上，最大限度的優化整個空調系統的運行效率，為了優化整個冷凍系統，專門設置了一個WEB-8000E控制器獨立監管冷源系統，并通過數據接口讀取多臺冷水機組的內部運行參數（建議為Modbus接口），通過采集這些關鍵數據，根據空調控制工藝優化整體控制流程，在保證控制區間環境舒適的同時，滿足業主對節能的要求。
針對建筑內不同的功能區域
在空調系統運行工況控制基礎上，實現對不同功能區域的區域化特定控制模式，以滿足不同功能區域的對室內空氣參數的特定需求。例如大劇院兼會議中心，會展中心的使用功能不盡相同，如何根據具體不同功能區域進行控制策略調整，將大大影響后期整體運營的效果。
最大限度地保證建筑空氣質量
建筑內不同功能區域間的氣流組織及微壓差監測與控制，實現更能區域間的合理氣流分配及壓差參數，最大限度的保證建筑內的空氣質量，實現獨立空間或開放空間的室內空氣質量改善。
配電系統運行參數采集
配電系統運行參數的實時采集監測以及歷史數據的紀錄，提供標準的數據庫格式以及數據庫檢索應用接口，實現的歷史數據的整理、分析以及歸檔，便于運行管理了解會展中心建筑群的用電負載分布情況，同時作數據分析比對，為改進建筑用電分配管理提供數據基礎及分析手段。變配電系統作為BAS系統的其中一個子系統，通過數據接口方式進入BAS系統，將數據提交到系統軟件中做實時監測和數據記錄，并預設報警線，將異常數據通過聲光報警方式提醒操作管理人員作出故障處理。
給排水系統監控
給排水系統的分散控制與集中監視管理，給排水系統設備分散在地下室和屋頂，相對控制比較獨立，集中監視管理高低區變頻泵、熱交換器使用的熱水循環泵、所有水箱、水池、水坑的液位狀態及報警。
照明系統監控
照明系統作為BAS系統的其中一個子系統，通過數據接口方式接入BAS系統中，優化照明控制模式，在滿足照明功能需求的基礎上，最大限度的優化控制模式實現照明系統節能運行，按照預設時間表自動控制。
中央管理平臺
基于企業通用數據庫、IE以及WEB技術的中央管理監控平臺，提供個性化的管理運行模式以及開放式的應用接口及工具，實現完備的分散控制集中管理的運行模式，為建筑的運行提供整體的管理運行服務。具有與市面上多種流行企業數據庫交換數據的能力，通過不同的應用接口驅動實現更高層的數據交換、共享。
