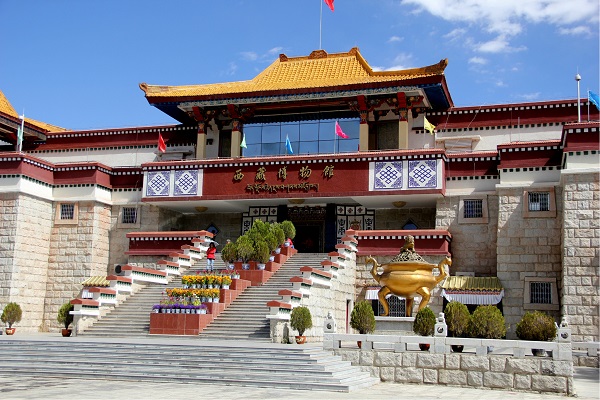

西藏博物館
（一） 工程概況：
工程名稱：西藏博物館改擴建項目。
工程地點：西藏自治區拉薩市城關民族路2號。
建設單位：西藏博物館；
基本情況：本次為西藏博物館改擴建項目，包含博物館、配套公共服務及地下車庫等功能等，不包含老館部分，本項目包含了樓控系統，能耗系統，集成系統以及變頻柜部分。
西藏博物館改擴建項目本標段設計范圍如下：
? 空氣源熱泵系統，板換系統；
? 熱回收系統，新風機組系統，組合式空調機組系統；
? 送排風監控系統；
? 給排水系統；
（二） 自控設計：
1.新風機組
1.風機控制及系統聯鎖
控制對象: 電動調節閥、風機啟停。
檢測內容: 送風溫度;風機運行、故障及手/自動狀態、新風閥開閉狀態、調節反饋。
控制方法： 送風溫度是通過調節電動閥的開度來保證其設定值的。DDC根據排定的工作程序表,按時啟停機組。
聯鎖及保護：（1）停機聯鎖：風機停，夏季全關水閥、冬季關到最小開度。（2）開機聯鎖：風機開啟前，先開啟水閥，按控制要求聯動控制。
2. 空調機組
控制對象: 電動二通調節閥、風機啟停、新風及回風風閥
檢測內容: 回風、送風溫度;防凍信號(寒冷、嚴寒及夏熱冬冷地區需設置);風機運行、故障及手/自動狀態。
控制方法： (1) 空調機組根據回風溫度與設定值偏差，以PID調節方式自動改變空調水閥開度。
(2) 根據送風壓力與設定值偏差自動調節送風機轉速，保證送風溫度達到設計要求。
(3) 供冷季當室外空氣焓值低于室內空氣焓值時，按最大新風比運行。
(4) 室內設CO2濃度監測，當室外空氣焓值高于室內空氣焓值時，新風量根據室內二氧化碳濃度控制，但不得高于設計最小新風量，且不得低于設計最小新風量的50%。
(5) 全空氣系統對應的排風系統應滿足如下要求：1) 最小風量滿足空調季設計最小新風量排風要求；2) 最大風量滿足最大新風比運行時的排風要求。
(6) 電動保溫閥(寒冷、嚴寒及夏熱冬冷地區需設置)應與機組聯鎖控制。
(7) DDC根據排定的工作程序表,按時啟停機組。
聯鎖及保護：(1) 停機聯鎖：風機停，關新風閥，夏季全關水閥、冬季關到最小開度。
（8）開機聯鎖：風機開啟時，新風閥、水閥開啟，按控制要求聯動控制。
（9）防凍保護：當防凍開關報警時，關閉新風閥、加大水閥開度。
（10）壓差報警：過濾器兩側壓差超過設定值時，自動報警。
適用系統：適用于嚴寒地區風機盤管預熱的二管制送冷/熱風。
CO2傳感器應采用墻裝型，設在室內靠近回風口處。
3. 熱回收機組
控制對象: 風機啟停、新風、排風調節閥。
監測內容: 送風溫度、回風溫度、送風濕度、回風濕度;風機運行、故障及手/自動狀態。
控制方法： DDC應能夠根據時間表，分時段與分季節自動啟停機組、修改送風溫度設定值、室內溫度設定值。
送風溫度自動控制：
(1) 冬季自動調節風閥開度，保證回風溫度為設定值。
(2) 夏季自動調節風閥開度，保證回風溫度為設定值。
過濾器堵塞報警：(1)空氣過濾器兩端壓差過大時報警，提示清掃。
機組定時啟停控制：
(1) 根據事前排定的工作及節假日作息時間表，定時啟停機組。
(2) 自動統計機組工作時間，提示定時維修。
聯鎖及保護：(1)聯鎖：風機停止后，新回風風門、電動調節閥、電磁閥自動關閉。
(2)保護：風機啟動后，其前后壓差過低時故障報警，并聯鎖停機。
熱交換：(1)根據新風溫度及回風溫度的溫差調節風閥的開度。
(3) 根據排風溫度和回風溫度檢測熱回收的效率。
4.給排水系統
本系統對集水坑等的液位進行監控，檢測其是否處于合理的位置，高低液位超限時報警，并監測水泵的運行狀態、故障報警以及手/自動狀態。
5.送排風系統
1) 當機組有不正常的狀態時，在中央監控電腦會顯示及打印報警，并指出報警時間；
2) 特別時間表控制，例如用于節假日設備的調度運作；
3）設備運行時間累計；
