山東某站客運設施改造工程解決方案
發布時間：2016-09-22 10:34
一. 項目概況：
本工程為菏澤站客運設施改造工程，站房總建筑面積控制在15000平方米，南北長161.8m，東西寬 37.5m，站房主體地上一層，局部兩層，地下局部一層，總高度13.0m。
二.

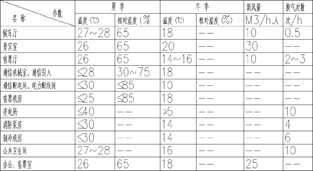

室內控制參數：
三. 控制方案：
組合式空調機組5臺，設置在候車大廳兩側夾層內，二層候車室空調系統設計采用分層設計方法。
本工程空調冷水由半封閉式水冷螺桿式冷水機組提供。機組單臺制冷量為1046.7KW，共設2臺、空調冷熱水系統采用冷熱源側定流量，末端變流量的一次泵定流量式系統，水系統制式為兩管制?？照{(diào)冷凍水泵及冷卻水泵，按照一機一泵+一臺備用泵的原則設置，共3 臺冷凍水泵，2 用1 備，3 臺冷卻泵，2 用1備。板式換熱機組的空調熱水循環泵為一用一備設置。
車站的控制難度在于：根據弱電專業工藝要求，通信引入、電力配線間及通信配電間溫濕度控制要求高，且使用時間與舒適性空調系統不一致，因此與一般樓宇控制不區別。
新風機組6臺及送排風風機采用遠程中央集中控制，控制新風機組及送、排風機的啟停。集中控制必須顯示新風機組、排風風機的運行狀態、防凍、故障報警等狀態。新風機組的風機、電動水閥、及電動新風閥應進行電氣連鎖，啟動順序?yàn)椋核y—新風閥及風機，停車時順序相反。新風機組設防凍保護控制。對于組合式空調機組的控制則根據回風溫度傳感器檢測到的值與設定值比較，控制回水管上的電動調節閥開度，使房間溫度保持在所需要的范圍內，并達到節能目的。
冷水機組監控內容：
地下一層設冷凍機組2臺、冷卻塔2臺、冷凍、冷卻水泵各2臺等設備。冷機一般由制冷機廠家自帶控制，因此樓宇自控的主要任務是監測供、回水溫
度、壓力及旁通控制。冷源的控制系統擬采用
BESTON IBS5000控制系統完成全部監測控制功能，制訂如下控制方案：
★冷凍水供/回水總管溫度、各冷水機組出口溫度，冷卻水供/回水總管溫度監測。
★冷凍水供/回水總管壓力監測。
★自動檢測冷卻塔風機、冷卻水循環泵、冷凍水循環泵運行狀態及故障的反饋信號;
★根據集水器和分水器之間的壓差,自動調節供回水平衡閥；
★根據冷卻水回水溫度,自動控制冷卻塔風機的啟動/ 停止;
★根據冷凍水供/回水溫差,自動判別制冷機應開啟的數量，給出相應提示（中央站計算機上），或直接控制機組啟停（需冷凍機廠家提供控制接口通訊協議）, 達到節約能源的目的;
給排水系統監控內容 :
1） . 水箱給水
1） 監視水箱高限、低限液位; 液位超限報警。
2） 對水泵運行狀態進行動態監視,并作運行記錄;
3） 根據液位開關的動作,自動開啟/停止補水泵；
4） 水泵故障自動停機開備用泵并報警;
3，4兩項由水泵自帶控制箱完成。
2） . 污水排放
1 ） 監視污水池高限液位; 液位超限報警。
2 ） 對排污泵運行狀態進行動態監視,并作運行記錄; 3 ） 根據液位開關的動作,自動開啟/停止排污泵；
4） 水泵故障自動停機開備用泵并報警;
3，4兩項由水泵自帶控制箱完成。
送排風系統監控內容 :
控制要點：
a.監測風機運行狀態；
b.風機故障報警； c.風機啟/停；
主要自控設備：
（1） 直接數字控制器選用了本公司產品：
DDC儀表柜 10臺； PLC儀表柜 1臺。
（2） 軟件：IBS-5000中央站應用軟件
（3 ) 溫濕度傳感器、壓差開關、低溫?cái)嗦菲骶鶠楸竟井a(chǎn)品
